Als Offset wird eine Verschiebung einer Kennlinie auf der Y-Achse bezeichnet. Wenn alle Werte der Kennlinie um einen konstanten Wert zu hoch oder zu niedrig sind, dann liegt ein Offset vor. Mathematisch wird er durch den Parameter b in der Geradengleichung y = m ∙ x + b beschrieben. Y ist hier das Ausgangssignal und X das Eingangssignal. Der Offset ist eine negative Zahl, wenn alle Ausgangswerte zu klein sind.

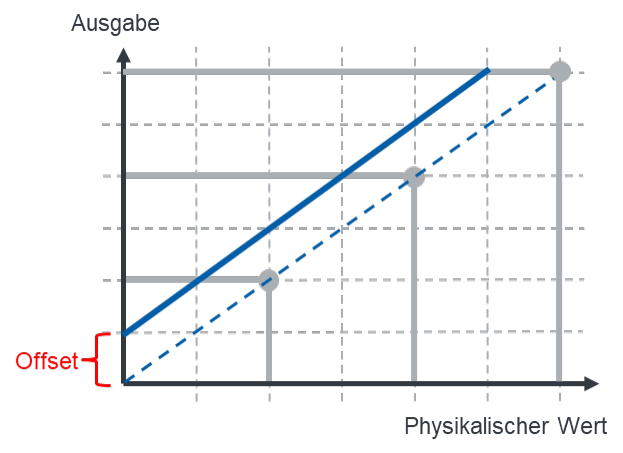

In der oberen Grafik – und den folgenden Grafiken – ist jeweils in der gestrichelten Linie das gewünschte proportionale Verhalten und in der durchgezogenen Linie das reale Verhalten dargestellt.
Den Offset bestimmt man dadurch, dass die physikalische Größe zu 0 gesetzt wird und die Ausgabe des Systems ausgelesen wird. Bei einer Waage legen wir nichts auf die Auflagefläche. Zeigt die Waage dann einen Wert an, ist dies der Offset. Um einen Offset zu kompensieren ziehen wir von allen Ausgangswerten, die das System ausgibt, den Offset ab. In der digitalen Signalverarbeitung ist das eine Zeile Code im Mikrocontroller:
Offset_Kompensierter_Wert = Unkompensierter_Wert-Offset
