Zusammenfassung Verstärker

Für Verstärker benötigen Sie folgende Formeln:

\[ \begin{gathered} \text{Zwischen den OP-Eingängen gilt: } U_d = 0\,\mathrm{V} \\[6pt] \text{Es fließt kein Strom in den OP-Eingang} \end{gathered} \]

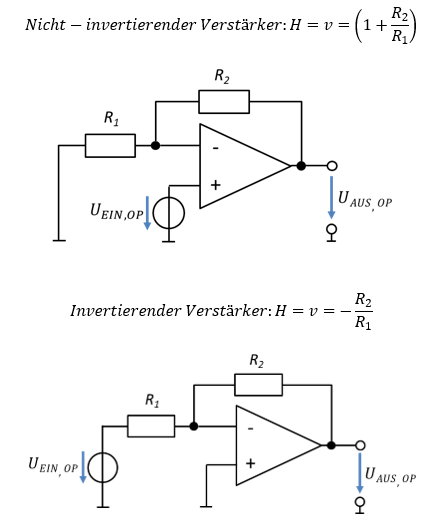

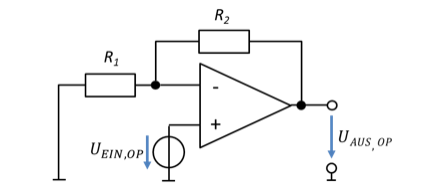

\[ \text{Nicht-invertierender Verstärker: } H = v = \left(1 + \frac{R_2}{R_1}\right) \]
Nicht-invertierender Verstärker

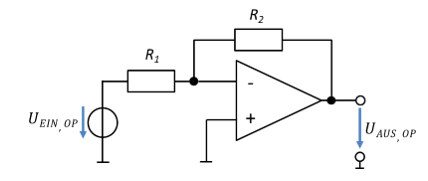

\[ \text{Invertierender Verstärker: } H = v = -\frac{R_2}{R_1} \]
Invertierender Verstärker
