Invertierer
In manchen Fällen ist Ihr Signal negativ, sie brauchen aber ein positives Signal. Wenn Sie z. B. ein positives Sensorsignal mit einem invertierenden Verstärker verstärken, dann ist das Signal am Ausgang des OPs negativ. In solchen Fällen können Sie den Invertierer verwenden. Er multipliziert das Eingangssignal mit dem Faktor v = -1. Der Invertierer ist ein invertierender Verstärker mit v = -1. Sie setzen einfach R1 = R2.
\[
\begin{gathered}

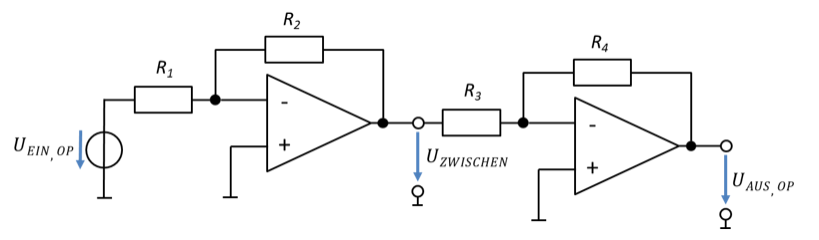

\text{Linker Verstärker: } U_{\mathrm{Zwischen}} = -\frac{R_2}{R_1} \cdot U_{\mathrm{Ein,OP}} < 0\,\mathrm{V} \\[6pt]
\text{Rechter Verstärker: } U_{\mathrm{Aus,OP}} = -\frac{R_4}{R_3} \cdot U_{\mathrm{Zwischen}} > 0\,\mathrm{V} \\[6pt]
\text{Rechter Verstärker als Invertierer mit } v = -1\ (R_3 = R_4) \\[6pt]
U_{\mathrm{Aus,OP}} = -U_{\mathrm{Zwischen}}
\end{gathered}
\]
Sie erreichen mit zwei Invertierungen eines Signals insgesamt eine positive Verstärkung. Der Invertierer wird immer dann eingesetzt, wenn Sie ein negatives Signal haben, dessen Vorzeichen Sie ändern wollen, ohne es zu verstärken oder zu dämpfen.
