Zusammenfassung OP Grundlagen

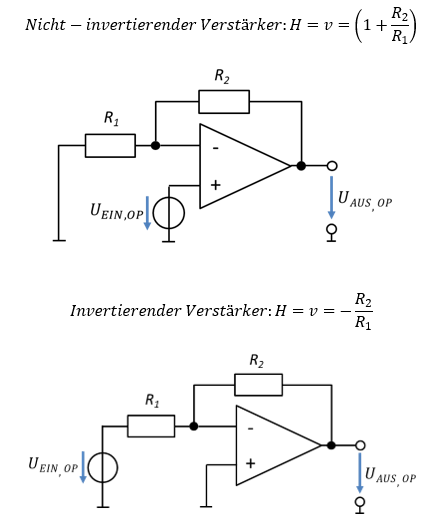

In den OP-Grundlagen kommen folgende Formeln vor:

\[ \text{Nicht-invertierender Verstärker: } H = v = \left(1 + \frac{R_2}{R_1}\right) \]

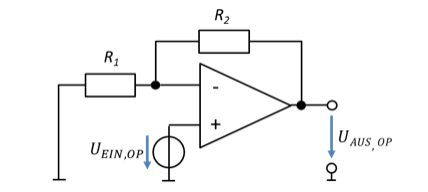

Nicht-invertierender Verstärker
\[ \text{Invertierender Verstärker: } H = v = -\frac{R_2}{R_1} \]

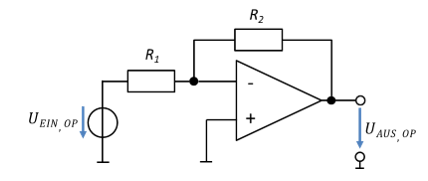

Invertierender Verstärker

Für die Herleitung der OP-Schaltungen (idealer OP mit Gegenkopplung) gilt:

\[ \begin{gathered} \text{Zwischen den OP-Eingängen gilt: } U_d = 0\,\mathrm{V} \\[6pt] \text{Es fließt kein Strom in den OP-Eingang.} \end{gathered} \]

Auslegung der Verstärkung auf den Eingangsbereich des ADCs:

\[ \begin{gathered} U_{\mathrm{Ein,ADC}} = [0\,\mathrm{V} \ldots U_{\mathrm{Ref}}] \\[6pt] \text{Positive Sensorspannung: } v = \frac{U_{\mathrm{Ref}}}{U_{S,\mathrm{Max}}} \\[6pt] \text{Negative Sensorspannung: } v = \frac{U_{\mathrm{Ref}}}{U_{S,\mathrm{Min}}} \end{gathered} \]
