Zusammenfassung

Modellierung

\[ \begin{gathered} H = \frac{\text{Ausgangsgröße}}{\text{Eingangsgröße}} \\[6pt] \text{Ausgangsgröße} = H \cdot \text{Eingangsgröße} \\[6pt] \text{Addierer: } \text{Signal C} = \text{Signal A} + \text{Signal B} \text{ oder } \text{Signal C} = \text{Signal A} - \text{Signal B} \\[6pt] \text{Reihenschaltung: } H_{\mathrm{Ges}} = H_1 \cdot H_2 \cdot H_3 \\[6pt] \text{Beispiel Getriebe: } H = \frac{N_2}{N_1} = \frac{Z_1}{Z_2} \end{gathered} \]

Proportionales Verhalten

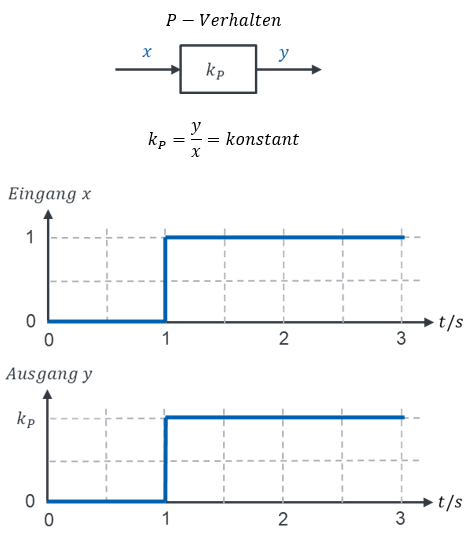

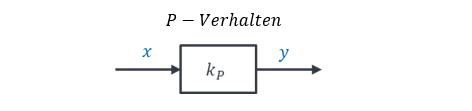

P-Verhalten: Block k_P mit Eingang x und Ausgang y
\[ k_P = \frac{y}{x} = \text{konstant} \]

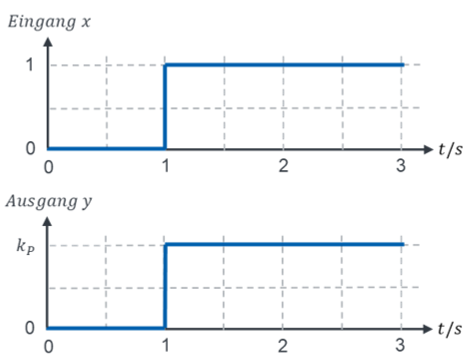

Sprung am Eingang x und Sprungantwort am Ausgang y mit Endwert k_P
\[ \begin{gathered} |k_P| > 1\text{: Verstärkung} \\[6pt] k_P = 1\text{: Keine Signaländerung} \\[6pt] 0 < |k_P| < 1\text{: Dämpfung} \\[6pt] k_P = 0\text{: Ausgangssignal} = 0 \\[6pt] k_P < 0\text{: Zusätzliche Invertierung} \end{gathered} \]

Allgemeiner Regelkreis

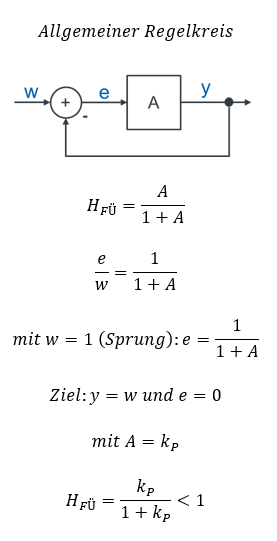

Allgemeiner Regelkreis mit Block A
\[ \begin{gathered} A = H_{\mathrm{Regler}} \cdot H_{\mathrm{Aktor}} \cdot H_{\mathrm{Strecke}} \\[6pt] e = w - y \\[6pt] H_{\mathrm{FÜ}} = \frac{A}{1 + A} \\[6pt] \frac{e}{w} = \frac{1}{1 + A} \\[6pt] H_{\mathrm{FÜ}} + \frac{e}{w} = 1 \\[6pt] \text{mit } w = 1 \text{ (Sprung): } e = \frac{1}{1 + A} \\[6pt] \text{Ziel: } y = w \text{ und } e = 0 \\[6pt] \text{mit } A = k_P \\[6pt] H_{\mathrm{FÜ}} = \frac{k_P}{1 + k_P} < 1 \end{gathered} \]
