Zusammenfassung OP-Schaltungen

Folgende Formeln haben wir im Kapitel OP-Schaltungen behandelt:

Prinzip Verschieben und Verstärken: Die Verschiebespannung UV verschiebt den Wertebereich des Sensorsignals, die Verstärkung v passt ihn an den Eingangsbereich des ADCs an:

\[ \begin{gathered} u_{\mathrm{Ein,ADC}} = v \cdot (u_S + U_V) \\[6pt] \text{Verstärkung: } v = \frac{U_{\mathrm{Ref}}}{(u_S + U_V)_{\mathrm{Max}}} \end{gathered} \]
\[ \text{Differenzverstärker: } U_{\mathrm{Aus,OP}} = \frac{R_2}{R_1}(U_2 - U_1) \]

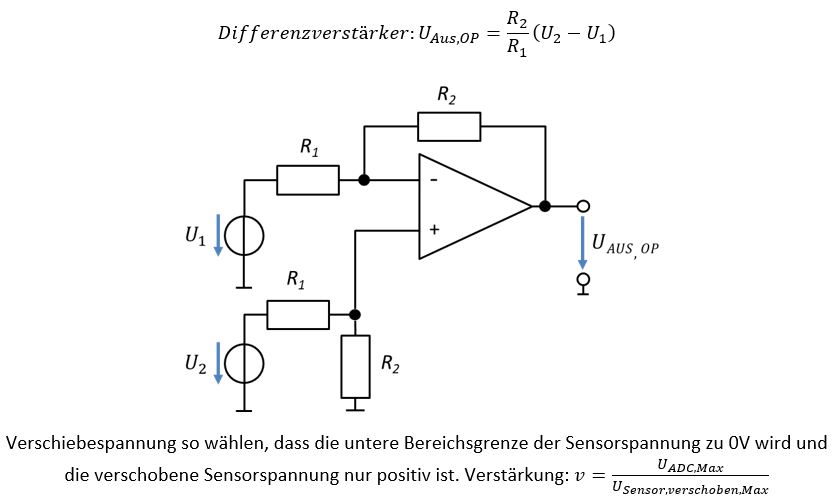

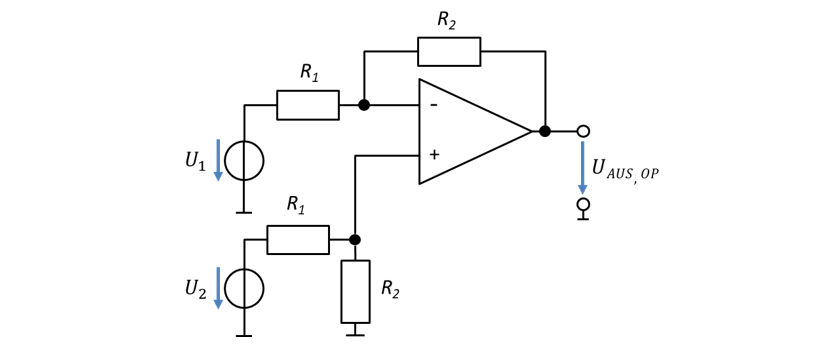

Differenzverstärker

Verschiebespannung so wählen, dass die untere Bereichsgrenze der Sensorspannung zu 0 V wird und die verschobene Sensorspannung nur positiv ist. Verstärkung: \(v = \dfrac{U_{\mathrm{ADC,Max}}}{U_{\mathrm{Sensor,verschoben,Max}}}\)

\[ \text{Summierverstärker: } U_{\mathrm{Aus,OP}} = -\frac{R_3}{R_1}(U_1 + U_2) \text{ mit } R_1 = R_2 \]

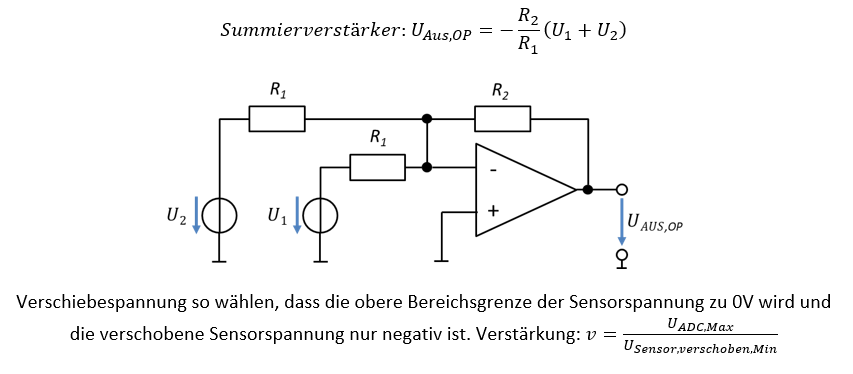

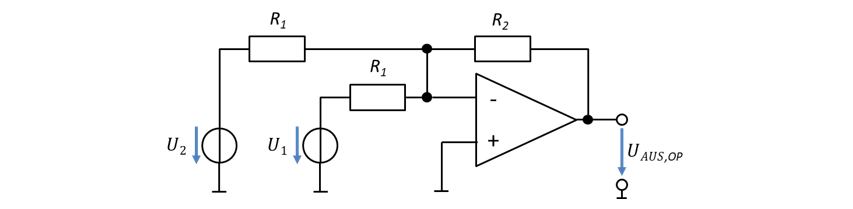

Summierverstärker

Verschiebespannung so wählen, dass die obere Bereichsgrenze der Sensorspannung zu 0 V wird und die verschobene Sensorspannung nur negativ ist. Verstärkung: \(v = \dfrac{U_{\mathrm{ADC,Max}}}{U_{\mathrm{Sensor,verschoben,Min}}}\)

Allgemein mit unterschiedlichen Eingangswiderständen (Bezeichnungen wie im Kapitel Summierverstärker: Eingangswiderstände R1 und R2, Rückkopplung R3):

\[ \begin{gathered} u_{\mathrm{Aus}} = -\frac{R_3}{R_1} u_1 - \frac{R_3}{R_2} u_2 \\[6pt] \text{Mit } R_1 = R_2 \text{ folgt: } u_{\mathrm{Aus}} = -\frac{R_3}{R_1} \cdot (u_1 + u_2) \end{gathered} \]

Digitale Rückrechnung der Zahl des ADCs auf die Messgröße (hier Temperatur):

\[ \begin{gathered} \text{Steigungskorrekturfaktor: } m' = \frac{\text{Soll-Steigung}}{\text{Steigung}} \\[6pt] \text{Digitale Korrektur: } T_{\mathrm{Berechnet}} = (\text{Zahl} - \text{Zahl}_{\mathrm{Offset}}) \cdot m' \end{gathered} \]

Alternativ entfernt ein Hochpass den Gleichanteil (Offset) eines Signals, denn für ω = 0 ist HHP = 0:

\[ H_{\mathrm{HP}}(\omega) = \frac{j\frac{\omega}{\omega_g}}{1 + j\frac{\omega}{\omega_g}} \]

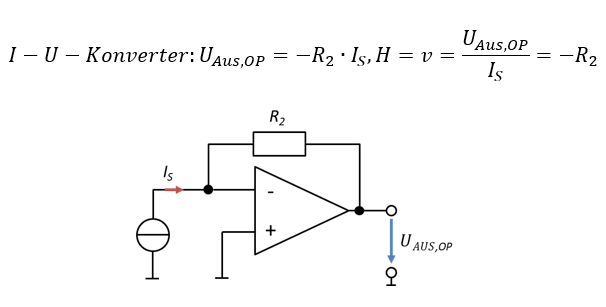

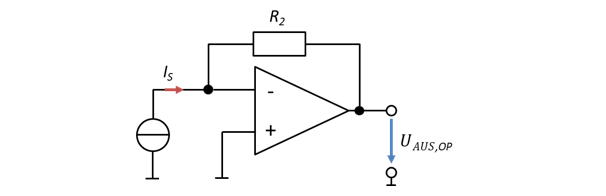

\[ \text{I-U-Konverter: } U_{\mathrm{Aus,OP}} = -R_2 \cdot I_S,\quad H = v = \frac{U_{\mathrm{Aus,OP}}}{I_S} = -R_2 \]
Strom-Spannungswandler
\[ \text{Buffer: } U_{\mathrm{Aus,OP}} = U_{\mathrm{Ein,OP}},\quad H = v = 1 \]

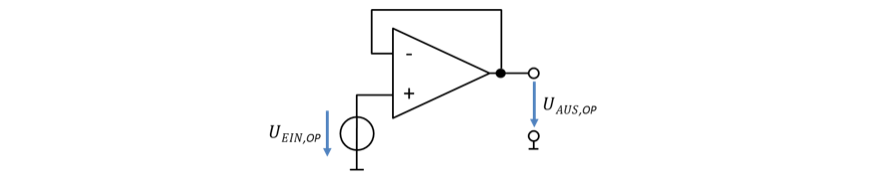

Buffer-Verstärker

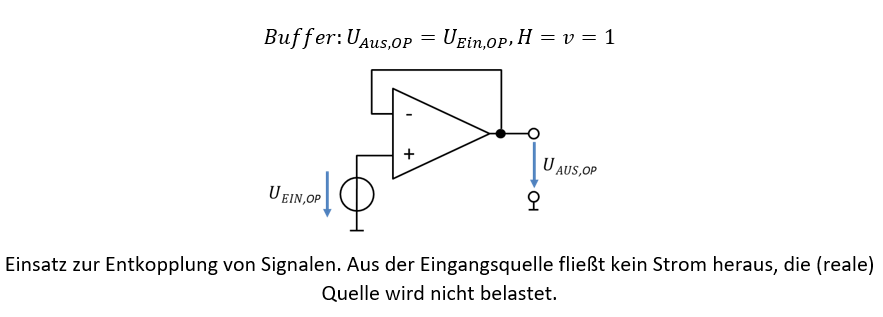

Einsatz zur Entkopplung von Signalen. Aus der Eingangsquelle fließt kein Strom heraus, die (reale) Quelle wird nicht belastet.

Ohne Buffer belastet die nachfolgende Schaltung die Quelle, z. B. einen PT100 an der Stromquelle I0:

\[ \begin{gathered} I_{\mathrm{PT100}} = I_0 - I_1 \\[6pt] U_S = R_{\mathrm{PT100}} \cdot (I_0 - I_1) \neq R_{\mathrm{PT100}} \cdot I_0 \end{gathered} \]
\[ \text{Invertierer: } U_{\mathrm{Aus,OP}} = -U_{\mathrm{Ein,OP}},\quad H = v = -1 \text{ mit } R_1 = R_2 \]

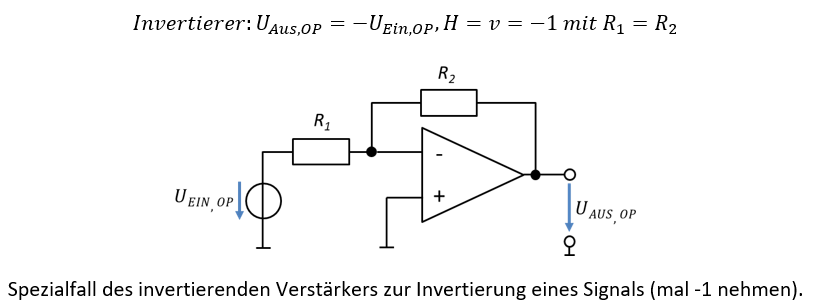

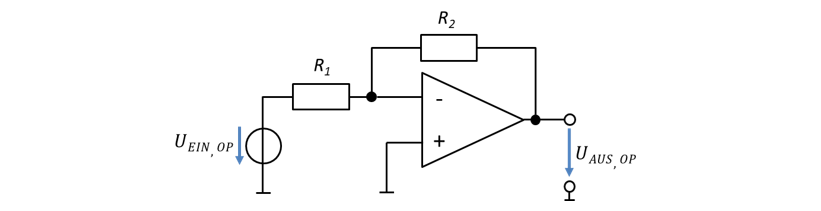

Invertierer

Spezialfall des invertierenden Verstärkers zur Invertierung eines Signals (mal −1 nehmen).

\[ \begin{gathered} \text{Brückenschaltung mit Differenzverstärker: } U_S \approx U_0 \cdot \frac{0{,}4\,\frac{\Omega}{°\mathrm{C}} \cdot T}{200\,\Omega} \\[6pt] U_{\mathrm{Aus,OP}} = \frac{R_2}{R_1} \cdot U_S \approx \frac{R_2}{R_1} \cdot \left(U_0 \cdot \frac{0{,}4\,\frac{\Omega}{°\mathrm{C}} \cdot T}{200\,\Omega}\right) \end{gathered} \]

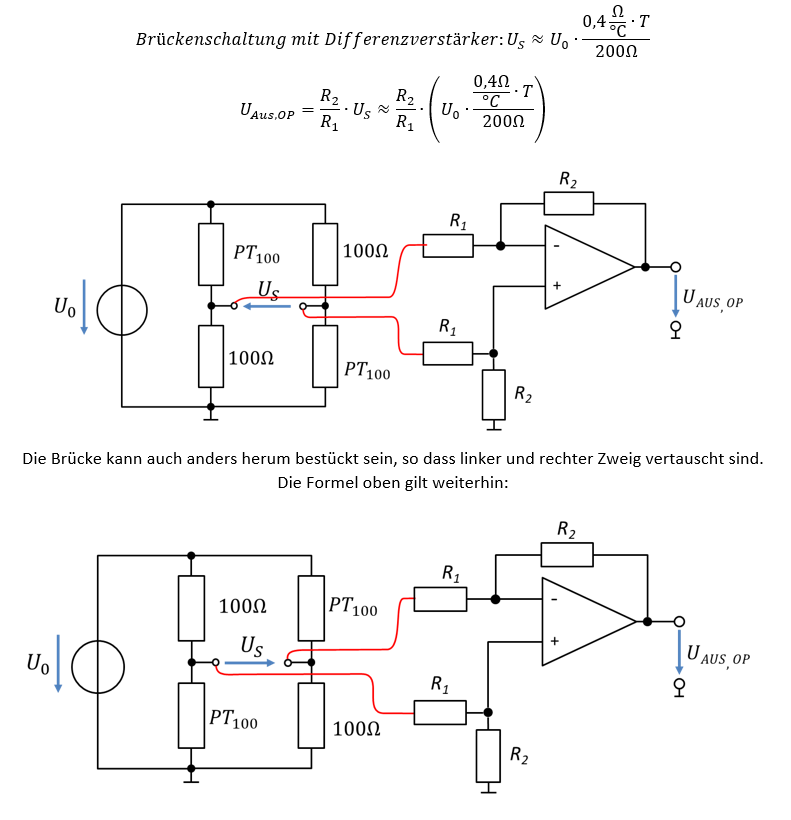

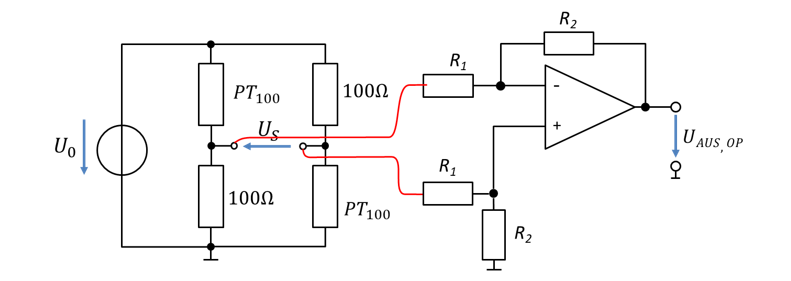

Brückenschaltung mit PT100 am Differenzverstärker

Die Brücke kann auch andersherum bestückt sein, so dass linker und rechter Zweig vertauscht sind. Die Formel oben gilt weiterhin:

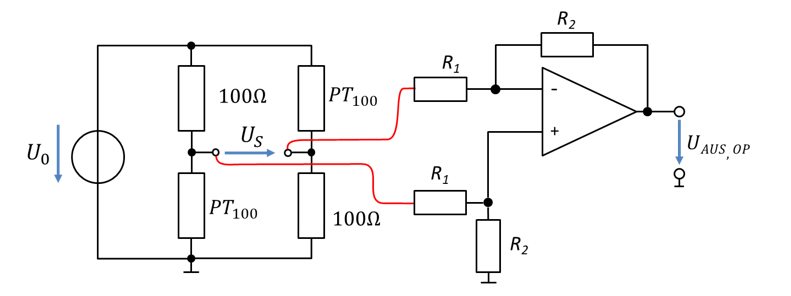

Brückenschaltung mit vertauschten Zweigen am Differenzverstärker

Allgemein mit Festwiderstand R und Widerstandsänderung ΔR des Sensors (z. B. RPT100 = R + ΔR):

\[ \begin{gathered} \text{Halbbrücke: } U_S \approx U_0 \cdot \frac{\Delta R}{2R} \\[6pt] \text{Vollbrücke: } U_S = U_0 \cdot \frac{\Delta R}{R} \\[6pt] \text{Dehnungsmessstreifen: } \Delta R = \frac{2\Delta l}{\kappa \cdot A} \end{gathered} \]
\[ \begin{gathered} \text{Instrumentenverstärker: } U_{\mathrm{Aus,OP}} = G \cdot (U_2 - U_1) \\[6pt] G \text{ wird in der Aufgabe angegeben, hängt vom OP ab. Beispiel: } G = \frac{R_G}{1\,\mathrm{k\Omega}} \end{gathered} \]

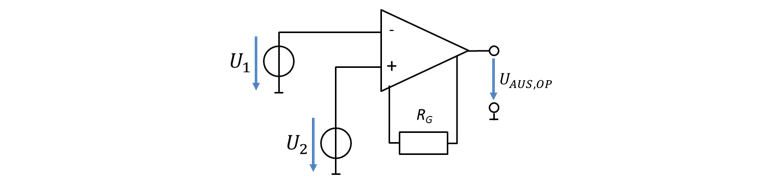

Instrumentenverstärker

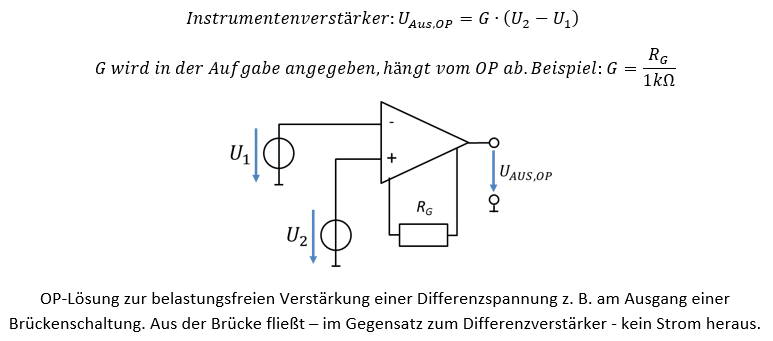

OP-Lösung zur belastungsfreien Verstärkung einer Differenzspannung z. B. am Ausgang einer Brückenschaltung. Aus der Brücke fließt – im Gegensatz zum Differenzverstärker – kein Strom heraus.

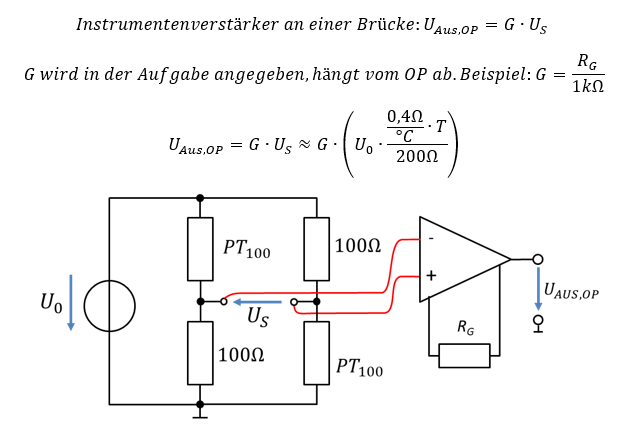

\[ \begin{gathered} \text{Instrumentenverstärker an einer Brücke: } U_{\mathrm{Aus,OP}} = G \cdot U_S \\[6pt] G \text{ wird in der Aufgabe angegeben, hängt vom OP ab. Beispiel: } G = \frac{R_G}{1\,\mathrm{k\Omega}} \\[6pt] U_{\mathrm{Aus,OP}} = G \cdot U_S \approx G \cdot \left(U_0 \cdot \frac{0{,}4\,\frac{\Omega}{°\mathrm{C}} \cdot T}{200\,\Omega}\right) \end{gathered} \]

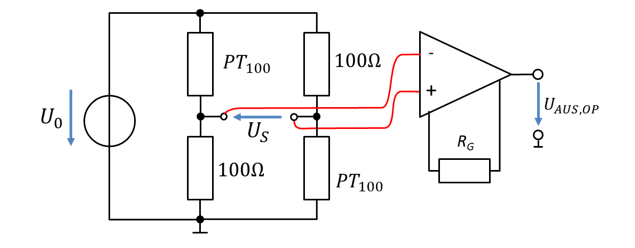

Instrumentenverstärker an einer Brückenschaltung mit PT100
