Vorwiderstand

Mit dem Wissen über Maschen und Knoten können Sie bereits einige Aufgaben in der Elektrotechnik lösen. Wenn Sie z. B. einen Motor als Verbraucher haben, der eine Spannung von U_Motor=3V benötigt, Ihre Spannungsquelle aber U₀=5V ausgibt, dann müssen Sie die Spannung der Quelle für den Verbraucher um 2V reduzieren. Dafür setzen Sie einen Vorwiderstand ein. Angenommen der Motor benötigt einen Strom von I=1A.

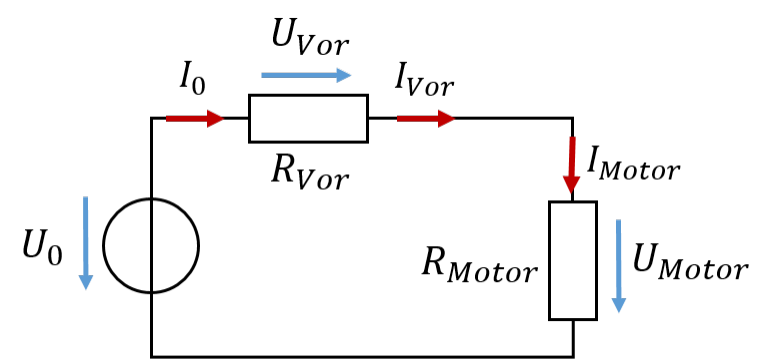

Der Vorwiderstand wird zwischen Quelle und Verbraucher geschaltet. Die Spannung am Vorwiderstand bezeichnen wir als U_Vor. Es gilt die Maschengleichung

U₀= U_Vor+U_Motor
Mit den gegebenen Werten gilt
U_Vor=5V-3V=2V
Weil der Vorwiderstand in Reihe zum Motor geschaltet ist, fließt durch ihn der gleiche Strom wie durch Motor und Quelle. Es gilt also
I₀=I_Motor=I_Vor=1A
Damit sind Spannung und Strom am Vorwiderstand bekannt und dieser kann dimensioniert werden. Es gilt

RVor= \frac{UVor}{IVor} = \frac{2V}{1A} =2Ω
