Zusammenfassung Kennlinien

Folgende Formeln wurden im Kapitel Kennlinien eingesetzt, die für die Prüfung relevant sind:

Der Offset ist der Wert, bei dem die Kennlinie die Y-Achse schneidet. Er kann eine positive oder eine negative Zahl sein.

Eine lineare Kennlinie beschreiben Sie mit der Geradengleichung. Y ist das Ausgangssignal, X das Eingangssignal, b der Offset und m die Steigung:

\[ y = m \cdot x + b \]
\[ \text{Offsetkorrigierter Messwert} = \text{Messwert} - \text{Offset} \]

Eine Steigung wird mit einem Steigungsdreieck ermittelt. Für eine Steigungskorrektur benötigen Sie die Steigungen der realen und der idealen Kennlinie. Sie korrigieren die Kennlinie mit einem Faktor:

\[ \begin{gathered} \text{Steigungskorrigierter Messwert} = \text{Offsetkorrigierter Messwert} \cdot \text{Faktor} \\[6pt] \text{Faktor} = \frac{\text{Steigung ideale Kennlinie}}{\text{Steigung reale Kennlinie}} \\[6pt] \text{Steigung } m = \frac{y_2 - y_1}{x_2 - x_1} \end{gathered} \]

Temperaturabhängigkeit eines Widerstands (R0: Wert bei 25 °C, α: Materialkoeffizient):

\[ R(T) = R_0 \cdot (1 + \alpha \cdot \Delta T) \text{ mit } \Delta T = T - 25\,°\mathrm{C} \]

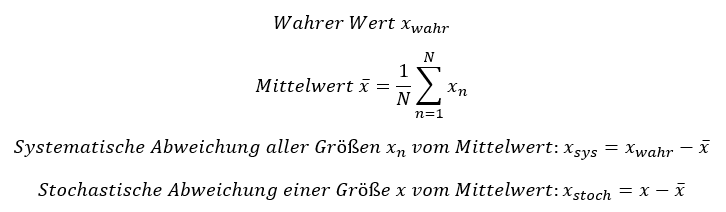

Mittelwert einer Messreihe und Messabweichungen:

\[ \begin{gathered} \text{Mittelwert } \bar{x} = \frac{1}{N} \sum_{n=1}^{N} x_n \\[6pt] \text{Systematische Abweichung des Mittelwerts vom wahren Wert: } x_{\mathrm{sys}} = \bar{x} - x_{\mathrm{wahr}} \\[6pt] \text{Stochastische Abweichung einer Größe } x \text{ vom Mittelwert: } x_{\mathrm{stoch}} = x - \bar{x} \end{gathered} \]

Übertragungsfunktion eines Blocks und Reihenschaltung von Blöcken in der Messkette (Sensor, Verstärker, ADC; C: Eingangsgröße des Sensors):

\[ \begin{gathered} H = \frac{\text{Ausgangssignal}}{\text{Eingangssignal}} \\[6pt] H_{\mathrm{Ges}} = H_1 \cdot H_2 \cdot H_3 \\[6pt] H_{\mathrm{Ges}} = H_S \cdot H_V \cdot H_{\mathrm{ADC}} \\[6pt] \text{Zahl} = H_{\mathrm{Ges}} \cdot C \end{gathered} \]
