Stromquelle im Labor

Im Elektrotechnik-Labor haben wir eine Stromquelle, bei der Sie mit einem Drehknopf fest eingestellte Stromstärken aktivieren können. Sie können 0mA, 2mA, 4mA, 6mA, 8mA oder 10mA einstellen. Der Strom fließt aus der roten Buchse heraus (technische Stromrichtung) und fließt in die schwarze Buchse zurück. Im unteren Beispiel ist eine Stromquelle an zwei Widerständen angeschlossen:

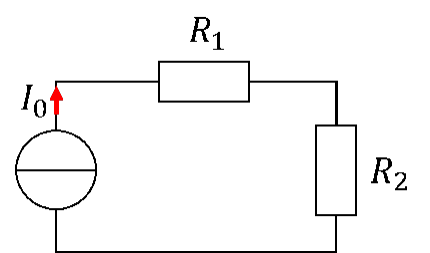

Schaltbild: Stromquelle I0 mit den Widerständen R1 und R2

Die Realisierung im Labor erfolgt so, dass die Modellierung der Stromquelle ersetzt wird durch die reale Stromquelle:

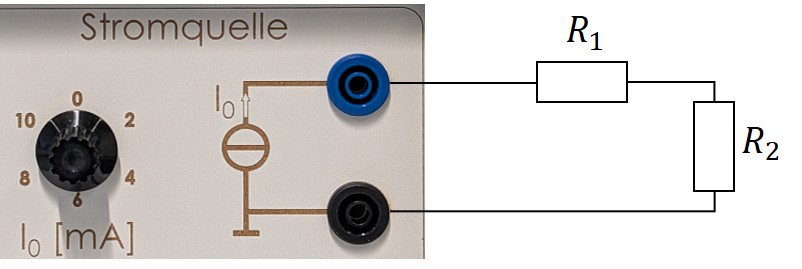

Stromquelle im Labor mit angeschlossenen Widerständen R1 und R2
