Source de courant au laboratoire

Au laboratoire d’électrotechnique, nous disposons d’une source de courant sur laquelle vous pouvez activer des intensités fixes à l’aide d’un bouton rotatif. Vous pouvez régler 0 mA, 2 mA, 4 mA, 6 mA, 8 mA ou 10 mA. Le courant sort de la douille rouge (sens conventionnel du courant) et revient par la douille noire. Dans l’exemple ci-dessous, une source de courant est raccordée à deux résistances :

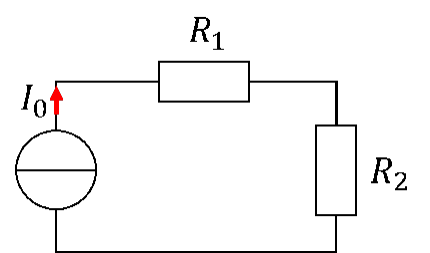

Schéma : source de courant I0 avec les résistances R1 et R2

Au laboratoire, le modèle de la source de courant est remplacé par la source de courant réelle :

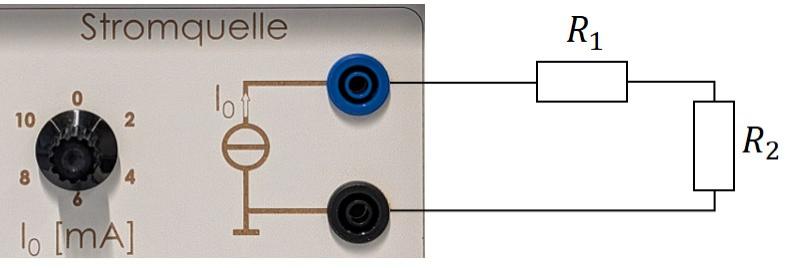

Source de courant au laboratoire avec les résistances R1 et R2 raccordées — Stromquelle = source de courant
